三面図の英語表現3つと各視点の英単語｜製図・3Dモデリングでの表記方法

三面図の英語表現は、製図で一般的な「three-view drawing」、幾何学やCAD図面で使われる「orthographic projection」、3DモデリングやCGキャラクター制作で定着している「turnaround sheet（またはmodel sheet）」の3つです。

海外のエンジニアやモデラーと仕事を進める際、どの単語を選べば意図通り伝わるか迷っていませんか。日本語ではすべて「三面図」の一言で通じますが、英語圏では製造現場とCGスタジオで使われる専門用語が明確に分かれています。単語の選び方を一段間違えるだけで、意図しないレイアウトの図面が納品される事態も起こります。

三面図とは、対象物の形状を正面・平面・側面の3つの直交する方向から正確に投影して表現した図面です。

この記事では、分野別の三面図の英語呼称から、各視点の厳密な英単語、第一角法・第三角法の指示方法、BlenderやCADでの実務用語、画像生成AIのプロンプト指定まで具体的に解説します。

---

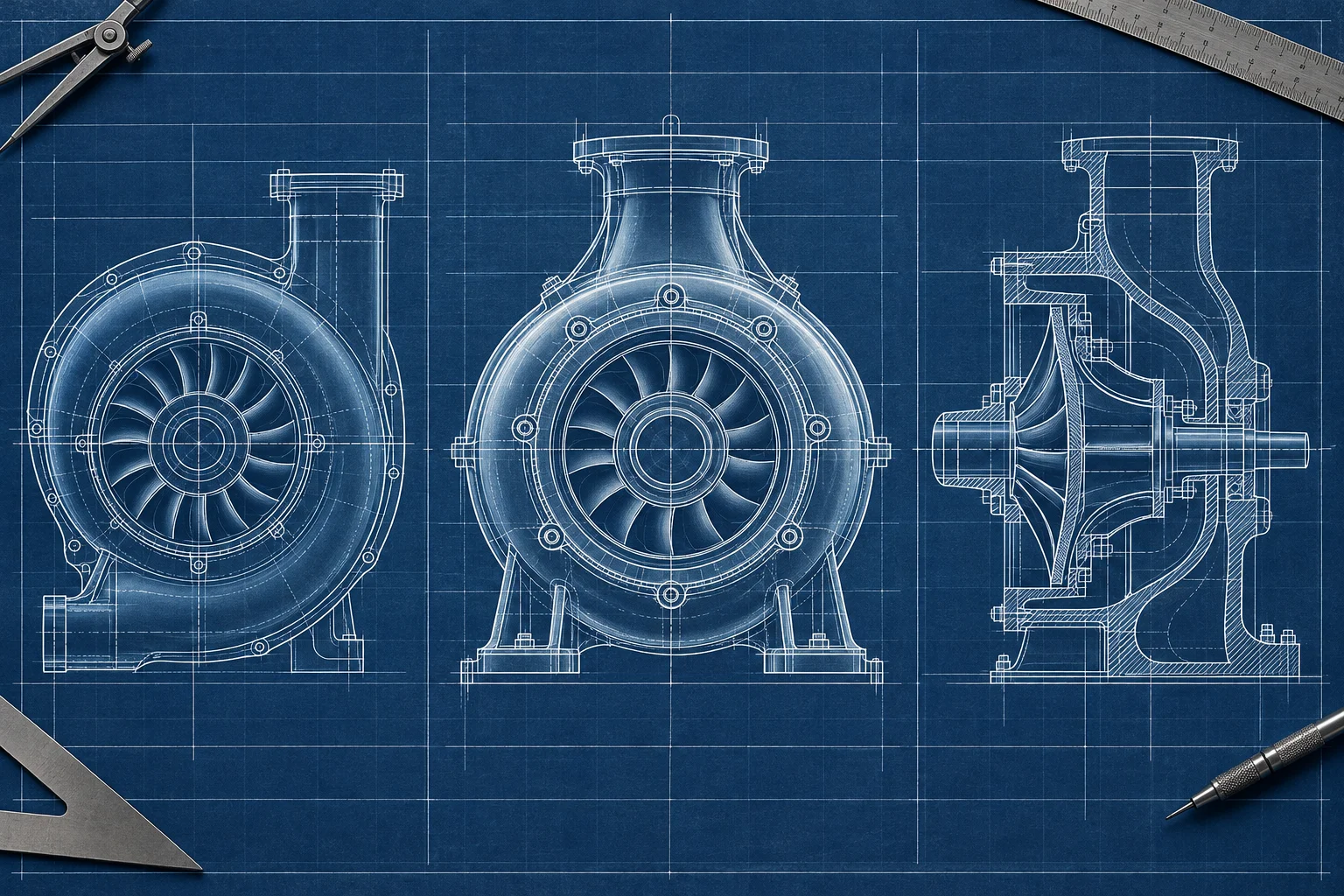

三面図を表す3つの英語表現の違いとは？

三面図を英訳する場合、相手が機械設計者か、建築家か、CGアーティストかによって選ぶべき語句が決まります。

まずは代表的な3つの表現のニュアンスと守備範囲を把握してください。相手の職種に応じた語を選ぶと、指示の食い違いを一発で防げます。

次の表は、三面図を指す3つの主要英語表現の違いと推奨分野を整理したものです。

つまり、製造図面なら「three-view drawing」か「orthographic projection」、3Dグラフィックスなら「turnaround sheet」を選ぶのが確実です。

1. three-view drawing（最も平易で直感的な三面図）

日常的な会話や仕様のすり合わせで、最も誤解が生じない表現が「three-view drawing」です。

ハイフンを省略して「three view drawing」と書く場合もあります。文字通り「3つの視点が並んだ図面」を指すため、エンジニア以外の営業担当者やクライアントにもそのまま通じます。

文章中で使う場合は可算名詞として扱います。単数なら「a three-view drawing」、複数なら「three-view drawings」と冠詞を添えてください。

海外工場に見積もりを依頼する場面で「三面図を送ってください」と伝えるなら、次のように表現します。

Please send us a three-view drawing of the housing unit.
（ハウジングユニットの三面図をお送りください。）

2. orthographic projection（工業規格・CADの正確な図法名）

製造業の図面枠（タイトルブロック）やCAD仕様書に記載する公式な術語が「orthographic projection（正投影図法）」です。

JIS規格の「正投影法」にそのまま合致する学術用語です。三面図という特定の枚数を指すだけでなく、直交座標系に平行光線を投影して描く図法全体を表します。

CADソフトの表示切り替えメニューでも、遠近感のない平行投影ビューを「Orthographic View（平行投影表示）」と呼びます。寸法を正確に読み取る工業図面の文脈では、この単語が最も格式の高い正式名称です。

All component drawings must be created in orthographic projection.
（すべての部品図面は正投影図法で作成しなければなりません。）

3. turnaround sheet / model sheet（3Dモデリング・キャラクター制作）

ゲーム業界や3Dアニメーションの現場では、三面図を「turnaround（ターンアラウンド）」または「model sheet（モデルシート）」と呼びます。

3Dモデラーは、キャラクターを正確に立体化するために正面・真横・背面の視点を並べた画像を下絵（Image Plane）として読み込みます。この下絵を指して「turnaround sheet」「character turnaround」と表現するのが業界の標準慣習です。

海外のフリーランスモデラーにキャラクターの三面図を発注する際、「three-view drawing」と伝えると機械図面のような硬い寸法線付き図面を想起される恐れがあります。キャラクターや小道具のアートワークを依頼する場合は、迷わず「turnaround」を指定してください。

We need a front, side, and back turnaround sheet for the main character.
（主人公キャラクターの正面・側面・背面のターンアラウンドシートが必要です。）

3DモデリングやCG制作のワークフロー全般については、デザインツールの選定基準をまとめた/category/ai-designの解説も参考になります。

---

図面で頻出する各視点の英語表記一覧

三面図を構成する個々の図面（正面図、平面図、側面図）には、国際的に定着した英語名称があります。

図面の各アングルにラベルを振る際、略称を正しく使えないと、読み手に図面の向きを誤認させる原因になります。大文字の短縮形まで頭に入れておくと作図がスムーズに進みます。

次の表は、製図および3Dモデリングで使われる各視点の英語表記と標準的な略記をまとめたものです。

つまり、機械図面の表記では「FRONT」「TOP」「RIGHT」、3D制作では「Front」「Top」「Side」「Back」の表記で統一すれば世界中で通用します。

正面図（Front view）の表記と基準の決め方

対象物を最も特徴づける主たる向きを描いた図面が「Front view（正面図）」です。

図面枠内では見出しとしてすべて大文字で「FRONT VIEW」と太字記載するのが慣例です。対象物の機能や外観の特徴が最も多く現れる方向を正面に選びます。

図面の中心に配置されるため、他のすべての投影視点（TopやRight）の幾何学的基準点となります。

平面図（Top view / Plan view）の使い分け

上から見下ろした図面を指す単語には「Top view」と「Plan view」の2通りがあります。

機械製図や製品デザインでは、直感的な「Top view」が圧倒的に使われます。一方で建築図面や土木図面では、建物の間取りや基礎配置を指して「Plan view（または単にPlan）」と呼ぶのが業界慣例です。

工業部品の上面図を指して「Plan view」と呼んでも間違いではありません。ただし、機械系の外国人エンジニアには「Top view」と伝えたほうが即座に伝わります。

側面図（Side view）は左右の指定を省略しない

側面図を英語で書く際、単に「Side view」とだけ書くのは厳禁です。

製品の外形が完全な左右対称でない限り、右から見た図なのか左から見た図なのかを明記しなければ重大な加工ミスを引き起こします。必ず「Right side view」または「Left side view」と向きを指定してください。

図面上の省スペース化のために略す場合は、「RIGHT SIDE VIEW」または単に「RIGHT VIEW」と書きます。「RSV」「LSV」といった3文字略称は、社内規格で定義されていない限り図面タイトルとして単独使用するのは避けるのが安全です。

背面図（Rear view / Back view）のニュアンス

正面の裏側を描く背面図には「Rear view」と「Back view」があります。

自動車、航空機、精密機械の製図では「Rear view」の語が好まれます。自動車のバックカメラを「rear camera」、後部座席を「rear seat」と呼ぶのと同じ理由です。

キャラクターの三面図やWeb制作、一般的な会話では「Back view」が主流です。3Dモデリングの下絵を用意する際は「Back」で十分通じます。

---

機械製図の英語表記で押さえるべき第一角法と第三角法とは？

海外との図面やり取りで最も致命的な事故を生む要因が、第一角法と第三角法の認識違いです。

投象法の英語名を理解していないと、右側面図と左側面図が左右真逆に配置された図面を渡され、完成品が鏡面反転して出来上がる大損害につながります。

次の表は、第一角法と第三角法の英語表現、採用地域、配置順序を比較したものです。

つまり、日本のJIS感覚のまま欧州（ドイツや英国など）の図面を読むと、上面と下面、右面と左面がすべて逆位置に描かれているため注意が必要です。

英語圏図面における第三角法（Third angle projection）の指定文

日本企業が海外サプライヤーに図面を出図する場合、図面枠に第三角法であることを英語で明記します。

円錐台を投影したJIS/ISO共通の投影記号を記載したうえで、テキストでも補足しておくと加工工場の思い込み事故をゼロに抑えられます。

PROJECTION: THIRD ANGLE PROJECTION
ALL DIMENSIONS ARE IN MILLIMETERS UNLESS OTHERWISE SPECIFIED.
（投影法：第三角法／特に指定のない限り全寸法はミリメートル表記）

上記は海外向け機械図面において最も標準的なタイトルブロックの定型英語フレーズです。

第一角法（First angle projection）に出くわしたときの対処

欧州の自動車メーカーや工作機械メーカーから支給された図面には「FIRST ANGLE PROJECTION」と書かれている例が日常茶飯事です。

第一角法では、対象物を光で照らして向こう側の壁に影を投影する感覚で描かれます。そのため、「右から見た形状」が正面図を突き抜けて「左側」に配置されます。

このルールを見落とすと、左側にある突起を右側にあると誤認して金型を切削してしまいます。欧州企業の図面を開いた瞬間、図面枠の投影法表記を真っ先に確認する癖をつけましょう。

---

3Dモデリング・CG制作で使われる三面図の英語用語

ゲームアセットやキャラクターモデリングにおける三面図は、寸法精度よりもメッシュの流れや比率の整合性を重視します。

海外の3Dアーティストコミュニティ（ArtStationやBlenderArtistsなど）で頻出する専門用語を押さえると、アセットの共同制作や外注ディレクションが格段にやりやすくなります。

次の表は、3Dグラフィックス特有の三面図関連用語とその意味をまとめたものです。

つまり、3Dキャラクターの三面図を作成・発注する際は、「T-poseのOrthographic referenceで、Front/Side alignmentが一致したTurnaround」を要求するのが業界の共通認識です。

T-poseとA-poseの英語指定

3Dモデリング用の三面図では、キャラクターのポーズ指定が極めて重要です。

腕を真横に水平に伸ばした姿勢を「T-pose（ティーポーズ）」、腕を斜め45度程度に下ろしたリラックス姿勢を「A-pose（エーポーズ）」と呼びます。

脇の下や肩関節のトポロジー（ポリゴンの割線）を綺麗に生成するため、現在ではA-poseでの三面図作成を指定するプロジェクトが増加しています。

Please provide the character turnaround in an A-pose, ensuring the height of the shoulders and belt line are aligned across views.
（肩の高さとベルトラインの高さが各視点で揃ったAポーズのキャラクターターンアラウンドを作成してください。）

キャラクターの表情やポーズ指定を画像生成AIで行うノウハウは、上目遣いのプロンプト例15選でも詳しく解説しています。

パースがついた図面を回避する「Orthographic」の強調

3D下絵用の三面図で最大の失敗は、パースペクティブ（遠近感の歪み）が付いた絵を使ってしまうことです。

レンズの画角によって手前が大きく奥が小さく歪んだイラストを下絵にすると、正面から見て形を合わせても横から見たときにポリゴンの頂点位置が絶対に合いません。

海外のイラストレーターに下絵制作を頼むときは、「orthographic view（正投影表示、パースなし）」という単語を必ず注文書に盛り込んでください。「flat 2D reference without perspective distortion（遠近感の歪みがない平坦な2D参照図）」と言い換えると確実に伝わります。

---

画像生成AIで三面図・設定資料を出力する英語プロンプトの指定方法

MidjourneyやStable Diffusionなどの画像生成AIを使って、一貫性のある三面図を生成したいニーズが急増しています。

単に「three-view drawing」とプロンプトに入れるだけでは、三面図風の枠線の中にバラバラのポーズの人物が並ぶだけの壊れた画像が出力されがちです。

AIに各アングルを揃えさせるための必須英単語を組み合わせましょう。

次の表は、画像生成AIで精度の高い三面図を出力するために役立つ主要プロンプト単語の役割です。

つまり、「character model sheet」を軸に、視点名（front, side, back）と投影形式（orthographic）を明記するのが破綻を防ぐ最短ルートです。

実用プロンプトの構成例

キャラクターの三面図を一発出しするための基本プロンプト構文です。画像生成AIのプロンプト入力欄にそのまま組み込んで使用できます。

character turnaround sheet, anime female warrior, full body, front view, side view, back view, orthographic projection, consistent character design, neutral expression, A-pose, simple white background, clean line art --ar 16:9

このプロンプトの骨格は次の要素で構成されています。

1. 全体構成: character turnaround sheet で三面図レイアウトを指定。
2. 被写体とポーズ: anime female warrior, full body, A-pose で直立全身像を固定。
3. 視点の明示: front view, side view, back view で欲しい3つのアングルを指定。
4. 投影法の制御: orthographic projection で遠近感のパースを排除。
5. 背景と線質: simple white background, clean line art で下絵としての切り抜きやすさを確保。

Midjourneyなどの主要ツール間での描画傾向や構図コントロールの差については、Midjourney vs Ideogramの違いと選び方完全ガイドで詳しく比較しています。

また、キャラクターの髪型指定を細かく固定したい場合は、前髪プロンプト一覧20選を組み合わせるとデザインの一貫性が向上します。

顔の向きや視線が正面から逸れてしまう場合は、カメラ目線プロンプト11種の指定単語を併用して視線を安定させてください。

最新のAI画像生成ツールのランキングや機能比較を確認したい場合は、/ranking/ai-image-generationのカテゴリ一覧が役に立ちます。

---

設計図・CAD図面で使われる補足視点と断面図の英単語

三面図だけでは内部構造や斜め面の形状を完全に表現しきれない場合、各種の補助的な図面を追加します。

これらの補足視点にもすべて国際標準の英語術語が定められています。機械設計の打ち合わせで頻出する用語を整理しました。

断面図（Section view / Cross-section）

部品の内部を仮想的に切断して中身の構造を見せる図面が「Section view（断面図）」です。

図面上の切断位置を示す線を「Cutting plane line（切断線）」と呼びます。切断面に斜めの平行線を引いて中身が詰まっていることを表すハッチング処理は、英語でもそのまま「Hatching」または「Section lining」と表現します。

• Full section（全断面図）: 部品全体を中心線で真っ二つに切断した図。
• Half section（半断面図）: 対称形の部品の外観と内部を半分ずつ表現した図。
• Revolved section（回転図示断面図）: リブやスポークの断面をその場で90度回転させて描いた図。

詳細図（Detail view）

微細な溝やネジ部などを特定の倍率で拡大表示した図面が「Detail view（詳細図）」です。

図面中では「DETAIL A (SCALE 5:1)」のように、拡大対象を示すアルファベット記号と縮尺比率をセットで表記します。

等角図・立体図（Isometric view）

三面図の右上に配置される、直感的な立体イメージ図を「Isometric view（アイソメトリック図 / 等角投影図）」と呼びます。

X軸・Y軸・Z軸がそれぞれ120度の等しい角度をなすように描く図法です。図面を読む専門技能を持たない現場作業員やクライアントに対して、完成品の立体形状を一目で把握させるための補助図として重宝されます。

• Perspective view（透視図 / パース図）: 遠近法を使った立体図。設計図面ではなくプレゼン用完成予想図で使われる。
• Exploded view（分解図）: 組み立て順序や内部部品の構成関係を示すために、各パーツを空中に引き離して描いた図。

---

海外クライアントへの図面指示でそのまま使える英語例文集

海外の設計会社や3D制作スタジオとメールやチャット（Slack、Discordなど）でやり取りする際、そのままコピー＆ペーストして使える実務例文をまとめました。

状況に合わせて名詞部分を差し替えて活用してください。

三面図の提出を依頼する場面

Could you please provide the three-view drawings (front, top, and right side view) for this assembly?
（このアセンブリの三面図〈正面図、平面図、右側面図〉をご提出いただけますでしょうか？）

We need the character turnaround sheet with clean line art to begin the 3D modeling process.
（3Dモデリング工程を開始するため、クリーンな線画のキャラクターターンアラウンドシートが必要です。）

投影法やアングルの修正を指示する場面

Please ensure that all mechanical drawings follow the third angle projection standard.
（すべての機械図面が第三角法規格に準拠していることをご確認ください。）

The belt height in the front view does not match the side view. Please align the horizontal reference lines.
（正面図のベルトの高さが側面図と一致していません。水平の基準線を揃えて修正してください。）

The perspective distortion makes it difficult to model accurately. Please provide an orthographic view instead.
（パースの歪みにより正確なモデリングが困難です。代わりに正投影（パースなし）の画像を提供してください。）

海外との技術英語コミュニケーションの基礎力を鍛えたい場合は、学習ツールの特徴をまとめたドゥオリンゴ完全ガイドも参考になります。

多言語での翻訳ワークフローを自動化するツール群は、/category/ai-translationで体系的に解説しています。

---

BlenderやMayaなど海外DCCツールで迷わないビューポート英語

3D制作ソフト（DCCツール）のUIは英語がデファクトスタンダードです。日本語版UIを使い続けると、海外のチュートリアル動画やフォーラムの情報を活用できなくなります。

Blender、Maya、3ds Max、ZBrushなどの主要ソフトで三面図を設定する際に必ず触るビューポート関連の英語メニューを把握しておきましょう。

次の表は、Blenderを中心とした3Dツールにおける視点操作の英語コマンドと対応ショートカットです。

つまり、テンキーの1・3・7と5の組み合わせを身体で覚えるだけで、下絵三面図の確認作業は完結します。

3Dゲーム開発全般におけるアセット作成とパイプラインの構築については、/category/ai-game-devの技術情報もあわせてチェックしてください。

プログラミングやスクリプトによるCAD自動化に興味がある方は、/category/ai-codingで最新の開発支援ツールを概観できます。

---

図面指示書で避けるべき和製英語と誤訳パターンとは？

日本の現場で日常的に使われている製図用語の中には、英語圏で全く通じない和製英語や、直訳すると別の意味になってしまう罠が多数存在します。

知らずに海外へ送ると、手戻りや納期の遅延を引き起こす典型的なNGパターンをまとめました。

1. 「Samen-zu」を直訳して「Three-side view」と呼ぶミス

「三面図」の漢字を引きずられて「three-side view」や「trihedral figure」と表現してしまうケースです。

英語圏の設計現場で「three-side view」と言うと、「3つの異なる側面を描いた図面（＝正面や上面が含まれていない図）」と解釈される危険があります。

必ず「three-view drawing」または「three views」と表現してください。「side」を挟まないのが鉄則です。

2. 「ポンチ絵」をそのまま説明しようとする失敗

構想段階のラフスケッチを指す日本の製造業用語「ポンチ絵」は、当然ながら海外には存在しないスラングです。

ポンチ絵を英語で伝える場合は、用途に応じて次のいずれかの単語に置き換えてください。

• Rough sketch（ラフスケッチ）: 手描きの走り書きや大まかなスケッチ。
• Concept sketch（コンセプトスケッチ）: 全体のイメージやアイデアを伝えるデザインスケッチ。
• Schematic diagram（スキマティック・ダイアグラム）: 動作原理や電気回路の大枠を示した概念系統図。

3. 寸法公差の「バカ穴」の誤訳

ボルトを通すために少し大きめに開けたゆとりのある穴を、日本の現場では「バカ穴」と俗称します。

これを直訳して「stupid hole」などと書いても海外の工場には一切通じません。正しくは「clearance hole（クリアランスホール）」と呼びます。専門用語を正しく英語化できるかどうかが、プロとしての信頼を左右します。

---

AI PICKS編集部の判定

図面表現の英語選択において、用途に応じた使い分けを徹底することは実務上の必須要件です。

製造業の受発注やCAD製図においては「three-view drawing」と「orthographic projection」を併記するのが最も確実です。特に欧州企業との取引では、図面枠内に「THIRD ANGLE PROJECTION」の文言と投影記号を記載することが納品トラブルを防ぐ一択の防衛策になります。

一方で、3Dモデリングやゲーム開発の現場では、古典的な製図用語を使うのは正直イマイチです。CGスタジオへの発注では「character turnaround sheet」と「orthographic reference」の組み合わせがデファクトスタンダードとして重宝します。

画像生成AIの普及により、誰もが簡単に三面図風の画像を出力できるようになりました。しかし、パース歪みを排除する「orthographic」の指定や、水平ラインを一致させる指示用語を正しく扱えないと、3D制作現場で使える実用データには仕上がりません。業界ごとの定着表現を使い分けることが、海外チームとの円滑な協業を実現する最大の近道です。

---

よくある質問（FAQ）

Q. 「三面図」を英語1単語でスマートに表現する方法はありますか？

名詞1単語で完全に置き換える単語は存在しません。日常会話やチャットでは「three views」または「three-view drawing」と呼ぶのが最も自然です。ハイフンで繋いだ「three-view」は複合形容詞として機能するため、「three-view blueprints」のように後ろに名詞を続けて表現できます。

Q. 平面図を「Plane view」と書いても通じますか？

通じません。「Plane」は幾何学上の「平面」や「飛行機」を意味する単語です。水平な投影図を指す場合は「Plan view」または「Top view」と綴る必要があります。「Plan」という単語には「計画図」「間取り図」の意味が含まれており、スペルミスとして指摘される典型例なので注意してください。

Q. 「正面図」は「Frontal view」と呼んでも問題ないですか？

意味は通じますが、工業製図の現場では単に「Front view」と呼ぶのが一般的です。「Frontal」は解剖学や医療分野（前頭葉など）、あるいは気象学などで多用される学術的な形容詞です。CADや図面枠のラベルとしては大文字で「FRONT VIEW」または「FRONT」と短く記載するのが標準的です。

Q. 建築図面の三面図（平面図・立面図・断面図）の英語表記はどうなりますか？

機械製図とは異なり、建築業界では平面図を「Floor plan（またはPlan）」、外観の正面や側面を描いた立面図を「Elevation」、建物を縦に切った断面図を「Section」と呼びます。建築で「three-view drawing」と言う機会は少なく、「Plans, Elevations, and Sections」と並べて表現するのが通例です。

Q. 四面図や六面図を英語で表現したい場合はどう言いますか？

四面図は「four-view drawing」、六面図は「six-view drawing」と呼びます。直方体の全周囲6方向から投影した六面図は、工業規格用語として「six principal views（6つの基本主投影図）」とも表現されます。

Q. AI生成した三面図のパースを完全に消すための強力な英語呪文はありますか？

「orthographic projection」に加えて、「zero perspective distortion」「flat 2D vector blueprint」「isometric orthographic」などの語句をネガティブプロンプトや強調構文で併用するのが実用的です。遠近感を生み出す「fisheye」「wide angle lens」「dynamic foreshortening」などのキーワードをネガティブプロンプトで徹底的に除外してください。

---
